詳情介紹

滑移頂梁液壓支架支柱系列

　　一、用途
　　滑移頂梁液壓支架支柱與滑移頂梁液壓支架配套使用，是液壓支架的主要支撐承載部件，支柱支撐梁體，通過對頂梁的支撐承接工作面頂板的壓力并保持恒阻，支柱主要由活柱、柱帽、油缸、底座等組成，通過液控單向閥和安全閥的控制，提升柱體，實現***高、***低采煤的高度。
　　二、使用環境及工作條件
　?。?）煤層傾角≤25°；
　?。?）底板不宜過軟，支柱壓入深度以不惡化底板狀況，以不影響支架提柱為限，否則，應配備柱鞋。
　　三、技術特征
　　本系列產品執行MT112.1—2006《礦用單體液壓支柱》標準。
　　型號含義：例如：DH28-650/140S
　　D代表單體液壓支柱； H代表配套滑移頂梁液壓支架； S代表雙作用；
　　28表示支柱的***大高度為28 dm； 650為支柱的額定工作阻力(KN)；
　　140為支柱的油缸內徑。

　　φ140缸徑滑移頂梁液壓支架支柱系列規格及主要技術特征見下表：

項目型號	***大高度 (mm)	***小高度 (mm)	工作行程 (mm)	工作阻力 (KN)	重量 (kg)	支柱工作范圍 (mm)	額工壓力 (MPa)	泵站壓力 (MPa)	初撐力 (KN)	工作液體	回柱方式
DH08-650/140S	800	700	100	650	82.1	700～800	42.2	31.5	484.9	乳化液	遠距離和近距離
DH10-650/140S	1000	800	200		88.6	800～1000
DH12-650/140S	1200	900	300		95.1	900～1200
DH14-650/140S	1400	1000	400		101.3	1000～1400
DH16-650/140S	1600	1100	500		108	1100～1600
DH18-650/140S	1800	1200	600		114.3	1200～1800
DH20-650/140S	2000	1300	700		120.7	1300～2000
DH22-650/140S	2200	1400	800		127.2	1400～2200
DH24-650/140S	2400	1500	900		133.7	1500～2400
DH26-650/140S	2600	1600	1000		139.8	1600～2600
DH28-650/140S	2800	1700	1100		148.5	1700～2800
DH30-650/140S	3000	1825	1175		154.5	1825～3000
DH31.5-550/140S	3150	1900	1250	550	159.3	1900～3150	35.7
DH33-550/140S	3300	1975	1325		164	1975～3300
DH35-550/140S	3500	2075	1425		171	2075～3500

　　三、結構

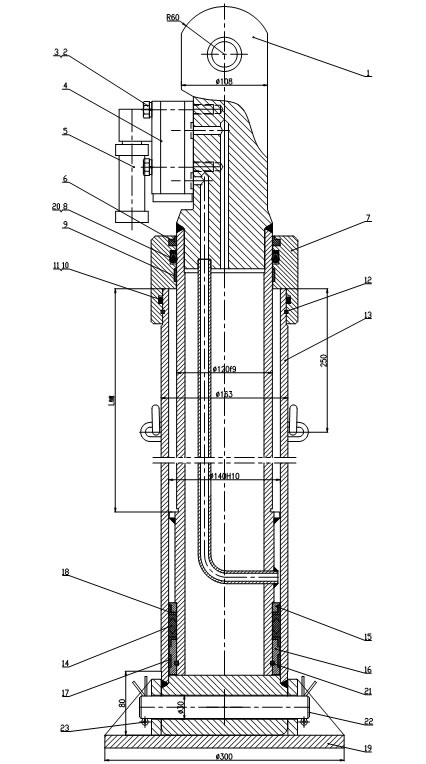

　　液壓支柱由1活柱、2螺栓、3彈墊、4液控單向閥、5安全閥、6防塵圈、7柱帽、8蕾形密封圈、9活塞桿導向環、10 O形圈、11擋圈、12(21)連接鋼絲、13油缸、14鼓形密封圈、15活塞擋圈、16下?lián)跞Α?7活塞導向環、18支撐環LW形、19底座、20蕾形圈用擋圈、22銷軸、23開口銷等零部件組成。（圖一）

φ140缸徑滑移頂梁液壓支架支柱

　　φ125缸徑滑移頂梁液壓支架支柱系列規格及主要技術特征見下表：

項目型號	***大高度 (mm)	***小高度 (mm)	工作行程 (mm)	工作阻力 (KN)	重量 (kg)	支柱工作范圍 (mm)	額工壓力 (MPa)	泵站壓力 (MPa)	初撐力 (KN)	工作液體	回柱方式
DH14-500/125S	1400	960	440	500	90.7	960～1400	40.74	31.5	386.56	乳化液	遠距離和近距離
DH16-500/125S	1600	1060	540		97.2	1060～1600
DH18-500/125S	1800	1160	640		102.7	1160～1800
DH20-500/125S	2000	1260	740		109.2	1260～2000
DH22-500/125S	2240	1380	860		117.2	1380～2240
DH25-500/125S	2500	1510	990		126.2	1510～2500
DH28-500/125S	2800	1660	1140		134.5	1660～2800
DH31.5-450/125S	3150	1850	1300	450	147.3	1850～3150	36.67

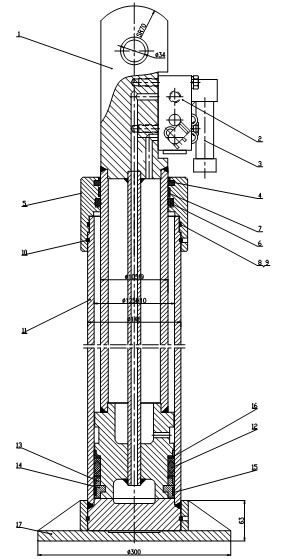

　　液壓支柱由1活柱、2液控單向閥、3安全閥、4防塵圈、5柱帽、6蕾形密封圈、7活塞桿導向環、8 O形圈、9 O形圈用擋圈、10連接鋼絲、11油缸、12鼓形密封圈、13活塞擋圈、14外卡鍵、15活塞導向環、16LW形支撐環、17底座零部件組成。

φ125缸徑滑移頂梁液壓支架支柱
